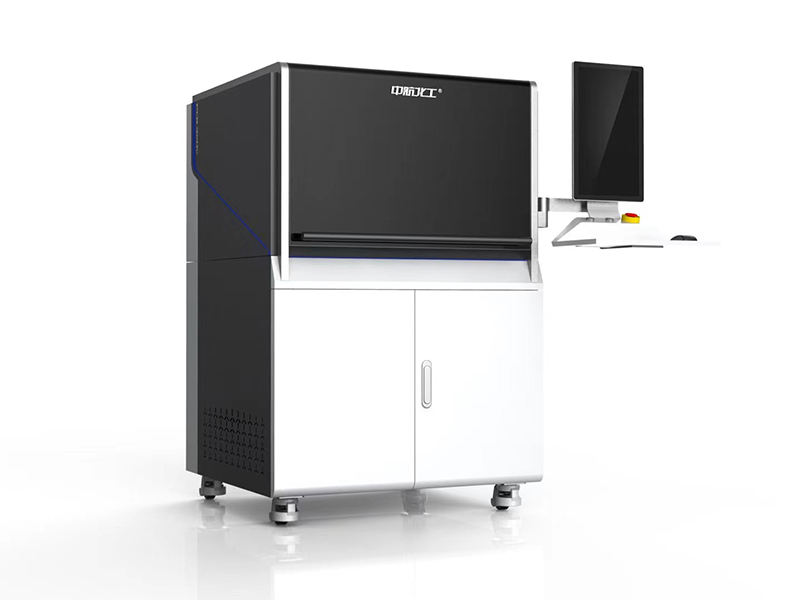

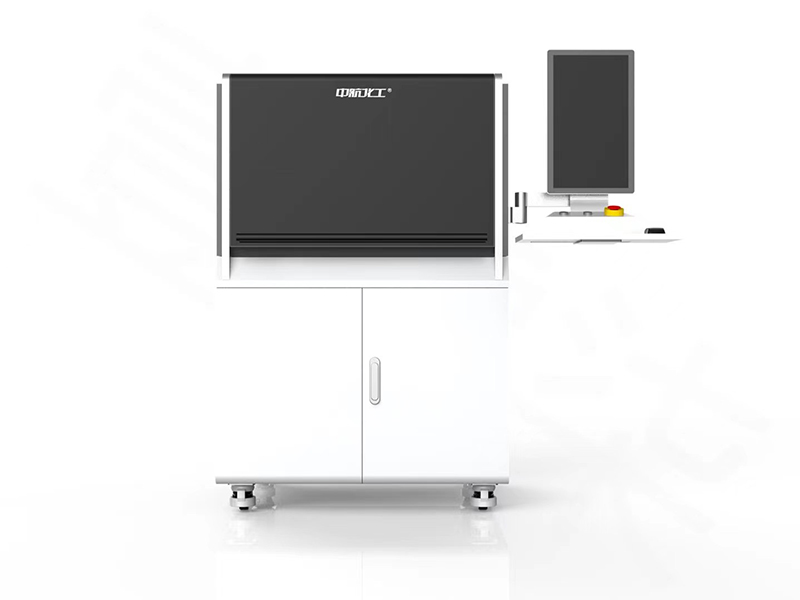

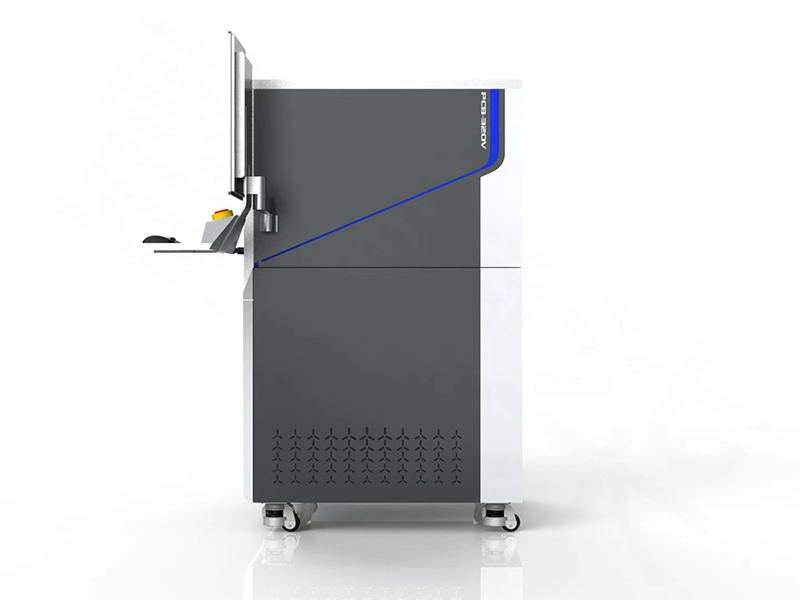

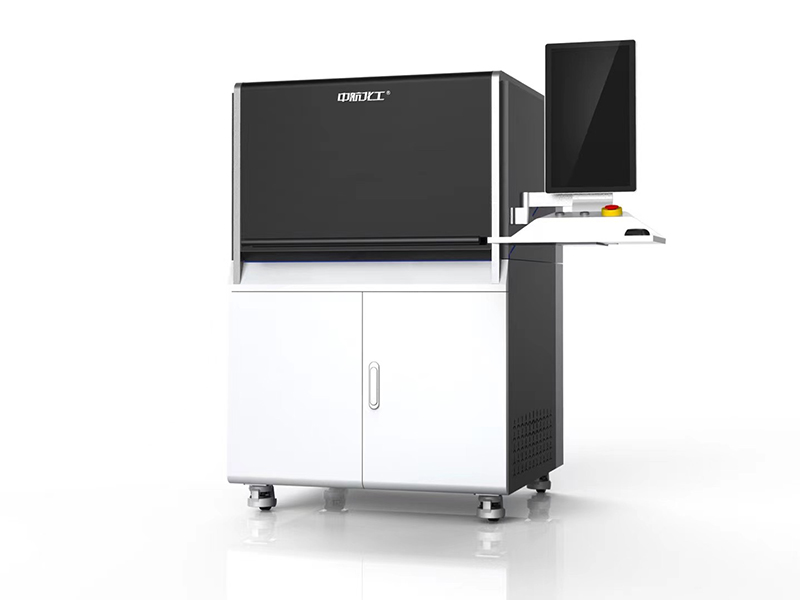

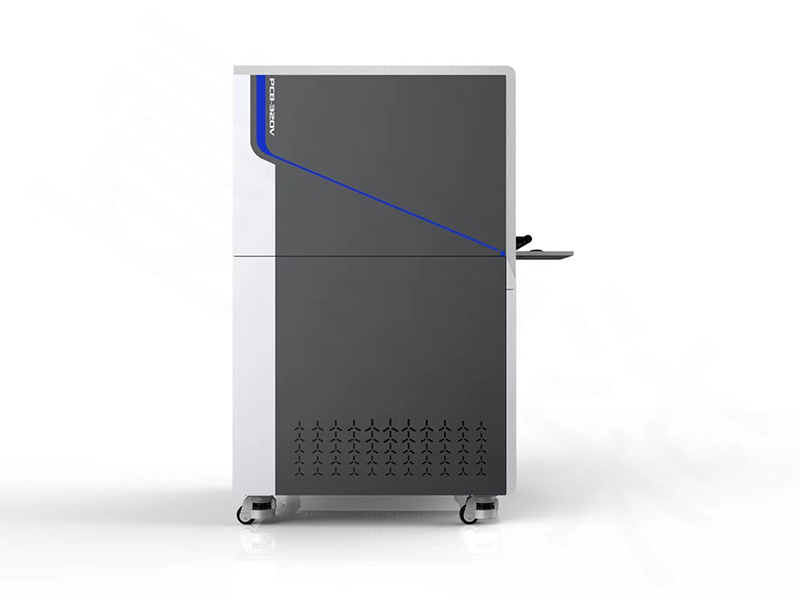

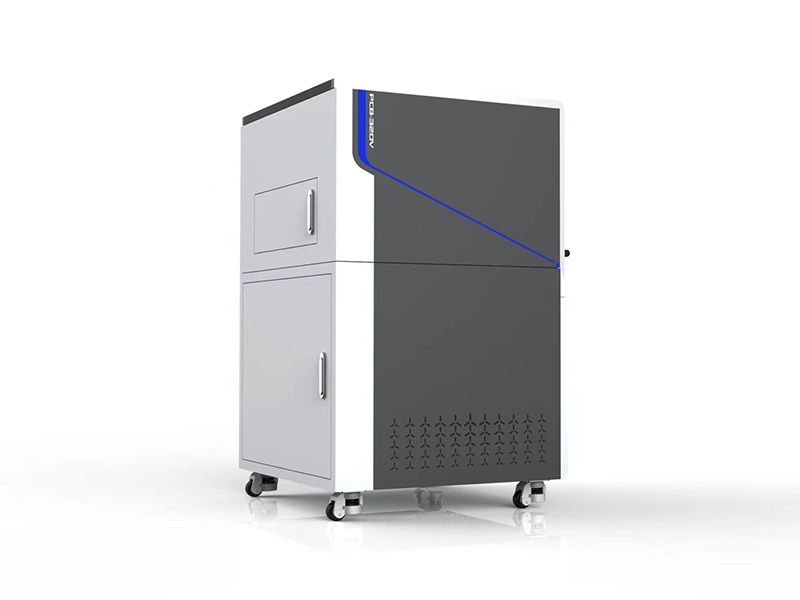

PCB自动换刀雕刻机 电路板雕刻机 线路板雕刻机 PCB330A

产品用途：

中航北工自动换刀PCB视觉雕刻机PCB330A是一种机电、软件、硬件互相结合的一体式产品。它利用物理雕刻过程，通过计算机、安卓智能手机、安卓系统的平板电脑控制（选配），自动控制选择合适的刀具，在空白的覆铜板上把不必要的铜箔铣去，形成用户定制的PCB。使用简单、省时、省料。

产品特点：

1.   气动换刀主轴电机：80000 rpm。

2.   激光检测系统，检测分辨率：0.1 mm。

3.   自动控制换刀，刀库数量：10把带有定位环的刀具

4.   自动换刀系统：该设备采用气动换刀高速主轴，激光检测刀具系统，一体式多种刀具库。加工PCB只要点击鼠标即可完成，“傻瓜式”制作PCB。

5.   真空吸附功能，PCB和平台贴合，提高了雕刻的精度（选配）

6.   视觉校正原点：每次开机复位后，机器的原点在同一位置，精确到0.01mm,摆正取刀的可靠性。

7.   断点续雕：可从某一百分比开始雕刻，或雕刻到某一百分比结束。

8.   断电续雕：自动记忆加工进度，断电恢复后，可自动回到原先进度继续加工。

9.   模拟加工：根据设定的参数，软件模拟显示实际加工过程。可以脱机模拟功能，初学者可以模拟运行，熟悉软件

10.  实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。

11.  区域选择雕刻：可选择内、外区域，进行局部雕刻。

12.  组合雕刻：选择粗、细两把雕刻刀，软件自动分配雕刻区域。在不影响雕刻精度的情况下，用粗雕刻刀，快速铣掉大块铜箔区域，用细雕刻刀，精确雕刻出细微线路。加工时间缩短50%。

13.  挖孔钻孔：对于孔径大于0.8的孔，用铣刀挖出孔来，大大减少换刀次数。

14.  自动刀具选择：软件自动选择适合的刀具参数，免除人工选择刀具参数的繁琐。

15.  主轴电机可在0~80000rpm内设置转速，加工时可设置六档转速。

16.  机器自带照明功能，方便观察整个雕刻PCB的过程。

17.  控制方式：计算机、安卓智能手机（选配）、安卓系统的平板电脑（选配）

18.  标配WIFI无线模块，具有远程升级、远程诊断与维护、远程控制、定时预约开关机等功能

19.  兼容的EDA设计软件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式编辑软件。

20.  软件可在安装刻字软件情况下雕刻出相应的凹凸字体。

21.  安全可靠，XYZ三轴独立控制，三轴3维运动。XYZ双重限位保护，超限自停。

22.  自动钻孔雕铣镂空功能，利用摄像检查技术测量已雕刻的线径和孔径大小尺寸。

23. 自动视觉定位：通过500万像素工业相机及工业镜头，准确观测板面线路，只需识别2孔，就能自动计算出所有孔位置，并可对板面的旋转、变形进行智能补偿，使钻孔孔位准确。无需定位孔，钻孔、割边更方便。

24. 完善的刀具检测功能，雕刻精度，提高雕刻效率

25. 21.5寸一体化工业触控系统，无需单独配电脑，简洁大方，使用方便。规范的工具箱底柜，防尘静音安全罩，满足工作现场要求。

26. 采用吸尘器清除加工中产生的粉尘。

27. 防尘静音安全罩：金属安全罩；透明可视；气动撑杆，有效防止粉尘和噪音。

技术参数：

1.   工作面积：320×280 mm

2.   加工面数：单/双面

3.   X、Y行程：330 mm

4.   Z行程：38 mm

5.   驱动方式：X、Y、Z轴步进电机

6.   主轴换刀控制：气动换刀

7.   主轴转速：80000 rpm

8.   移动速度：7.2 m/min

9.   线宽：4 mil（0.1016 mm）

10.  线距：6 mil（0.1524 mm）

11.  钻孔深度：0.02～3 mm

12.  钻孔孔径：0.4～3.175 mm

13.  钻孔速度：120 Strokes/min （Max）

14.  通信接口：RS232/USB

15.  刀具库：φ7.55mm 不锈钢刀具库

16.  刀具安装座：全铝防锈

17.  刀具类型：10把带有定位环的刀具

18.  刀具检测分辨率：0.1 mm

19.  刀具间距：27 mm

20.  换刀时间：10～30 s

21.  刀具检测时间：1μs

22.  输入电源：AC(100～250)V、(50/60)Hz

23.  功耗：220 VA保 险 丝：5 A

24.  支持EDA软件： Protel 99SE、DXP2004、Altium Designer、CAM350、Eagle、Pads、Proteus、AUTOCAD等

25.   重量：约180 kg

26.   外形尺寸：750 mm（L）×660 mm（W）×1250 mm（H）

选配

计算机（触屏）、安卓手机、安卓平板电脑、吸尘装置、真空吸附功能
