产品综述：

1.对双面，多面PCB等非金属材料进行贯孔沉铜及电镀；

2.带镀铜鼓气、预镀功能，电镀短路、无镀件断路检测功能，具备双重温控保护的恒温加热控制，具备五个槽位，槽体采用高强度耐酸碱材料一体整装。电镀槽可同时电镀不少于3块PCB，能满足PCB过孔需要；具备开盖检测功能，能更好的保护操作人员的安全；每个槽位配置恒温装置采用钛加热管，能自动恒温，工作时间、温度可预设，操作简易方便，自动化程度高，贯孔导通率确保100%。30分钟可以完成过孔全过程。

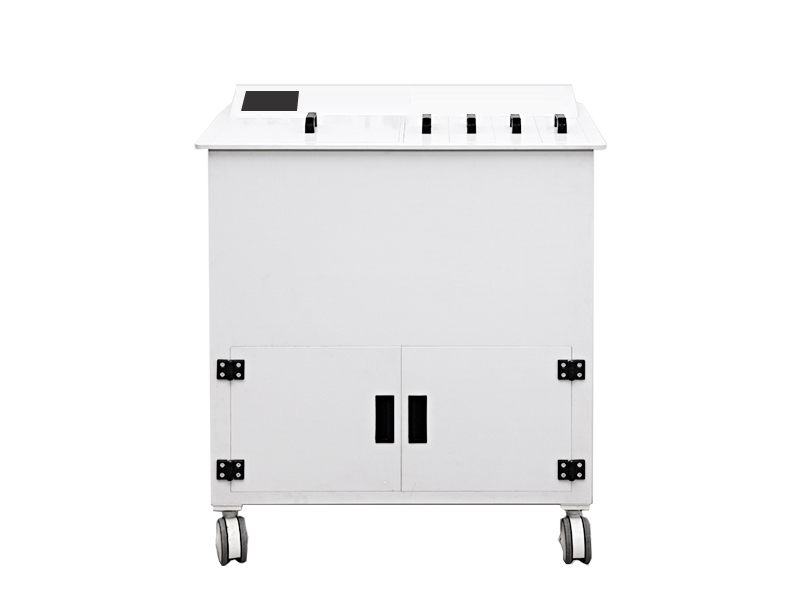

3.结构特点：万向滚轮，方便随意移动位置。机体储物槽设计，方便附件存放。顶盖透明，方便操作。

4.过孔工艺：黑孔工艺不含有传统的化学镀铜成分，取消甲醛和危害生态环境的化学物质在配方中的使用。环保OSP表面防氧化处理。

5.加工尺寸：300×280mm双面板

6.高性能ARM嵌入式处理器+嵌入式操作系统，人机界面：4.7寸彩色液晶显示屏+触摸屏；能在触摸显示屏内阅读电子版金属过孔制作工艺说明书；能在触摸显示屏内播放金属过孔工艺制作后的PCB效果图，它采用微机技术对电镀电源各项参数进行综合控制，通过编程可组合成多种恒电流、恒电位脉冲波形信号输出。

7.气泵参数：气流量：20L/min；

8.电镀电源：采用高速换向脉冲电源，屏幕能够实时动态显示正反向电流波形。具有恒电流、恒电压（槽压）电源输出功能、能在恒电流或恒电位直流电流上叠加组合多种正、负极性的脉冲输出，可定时或定安时控制电镀过程；可通过触摸屏直接输入和显示各项参数

9.配置：以太网接口，可通过无线或有线局域网及Internet网实现远程诊断、监控、预约开关机等，并与网络管理装置及软件实现无缝连接，配套PCB网络管理软件，可提供长期免费升级服务.

产品参数：

板面（mm）: 300*280

最小孔径：0.4mm

恒电流：0~30A，槽压：12V（或指定）

脉冲电流：±30A

输出频率：0-1KHz可调

输出脉宽：正反向脉宽0-100%可调

脉冲周期：1mS~999mS

最大厚径比：2.5:1

时间设定：可根据板幅大小预设工作时间，计时完成后自动断电报警

温度显示：可以显示每个槽体内药液温度，便于用户选择合适工作温度进行孔化
